Как променлив тоалетка защитава веригите за захранване от над - напрежение?

Ей там! Като доставчик на варистори на променлив ток често ме питат как тези изящни малки устройства защитават веригите за захранване от над - напрежение. Така че, нека се потопим точно и да го разградим.

Първо, какво по дяволите е варистор за променлив ток? Е, варистор на променлив ток, както подсказва името, е предназначен за използване в променливи ток (AC) вериги. Можете да проверите повече за тях вAC варистор. Тези устройства са вид резистор, зависим от напрежението, което означава, че тяхното съпротивление се променя в зависимост от напрежението, приложено върху тях. Това уникално свойство е това, което ги прави толкова страхотни в защитата на веригите от ситуации над - напрежение.

Сега, нека поговорим за над - напрежение. В нормална верига за захранване нещата работят в определен диапазон на напрежението. Но понякога външните фактори като удари на мълния, колебанията на електрическата мрежа или дори включването и изключването на голямо електрическо оборудване могат да причинят внезапен скок в напрежението. И тези събития над напрежение могат да бъдат наистина лоши новини за вашите чувствителни електронни компоненти. Те могат да запържат вашите вериги, да повредят устройствата ви и в крайна сметка да ви струват цяло състояние в ремонти или замествания.

Това е мястото, където валесторът на променлив ток идва на помощ. Основният принцип за това как работи е доста прост. При нормални работни напрежения съпротивлението на променливотоковия вариот е много високо. Това означава, че той почти не провежда някакъв ток и по принцип действа като отворена верига. Така че, тя не пречи на нормалната работа на веригата за захранване.

Но когато се появи събитие над напрежение, нещата се променят бързо. Тъй като напрежението през променливотоковия вариант надвишава определеното напрежение на разрушаване (известно още като напрежение на затягане), съпротивлението на вариора спада бързо. Той преминава от компонент с висока съпротивление до ниско съпротивление един за нула време. Това състояние с ниско съпротивление позволява на вариора да извърши голямо количество ток, като ефективно отклонява излишното напрежение и тока далеч от чувствителните компоненти във веригата.

Помислете за това като за предпазен клапан във водопроводна система. Когато налягането на водата (напрежението) стане твърде високо, предпазният клапан се отваря и освобождава излишното налягане (ток) в безопасен път, предпазвайки тръбите (веригите) от спукване. По същия начин, варисторът на променлив ток „се отваря“, когато напрежението е твърде високо и отклонява излишния ток, запазвайки вашите ценни електронни устройства.

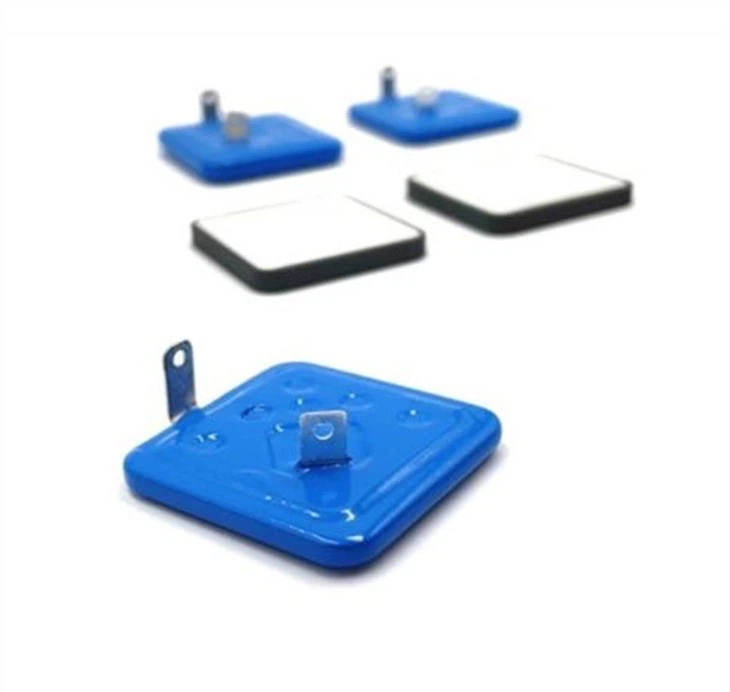

Нека да разгледаме по -отблизо изграждането на варовор за променлив ток. Повечето варистори на променлив ток са изработени от метални оксидни материали, обикновено цинков оксид (ZnO). Тези метални оксидни варистори (MOV) са много популярни, защото имат отлични електрически характеристики. Зърната на цинковия оксид се смесват с други добавки и след това се синхронират, за да образуват керамично тяло. Процесът на производство е внимателно контролиран, за да се гарантира, че васторът има желаните електрически свойства, като специфично напрежение на разбивка и добро време за реакция.

Едно от ключовите предимства на използването на променлив вариант за защита на напрежението е неговото бързо време за реакция. Когато се случи скок над напрежението, варистор на променлив ток може да започне да провежда ток по въпрос на наносекунди. Това означава, че той може бързо да защити веригата ви преди надпреварата може да причини всякакви щети. За сравнение, някои други видове устройства за защита от напрежение може да имат по -бавни времена на реакция, което може да остави вашата верига уязвима през тези критични моменти.

Друга важна характеристика на варисторите на променлив ток е тяхната висока енергия - капацитет за обработка. Те могат да абсорбират голямо количество енергия по време на събитие над напрежение, без да се повредят. Това е от решаващо значение, защото някои събития над напрежение, като Lightning Strikes, могат да осигурят огромно количество енергия за много кратък период. По -специално индустриалните приложения често изискват варовисти с възможности за обработка на високи енергии. За тях може да искате да проверитеПромишлен варистор с висока енергия.

И така, сега, когато разбирате как варистор от променлив ток предпазва веригите за захранване от над - напрежение, може би се чудите за различните му приложения. Е, те се използват в широк спектър от електронни устройства и електрически системи. В домакинските уреди като телевизори, хладилници и климатици, варисторите на променлив ток се използват за защита на вътрешната верига от мощност. В автомобилната електроника те помагат за защита на чувствителните контролни единици от шиповете на напрежението, причинени от електрическата система на автомобила. И в индустриалните машини те играят жизненоважна роля за защита на сложните вериги за управление и електроенергия.

Но почакайте, има още! Варисторите на променлив ток могат да се използват и в комбинация с други устройства за защита на напрежението за още по -добра защита. Например, те могат да се използват заедно с предпазители или прекъсвачи. Във веригата варисторът на променлив ток отклонява излишния ток по време на събитие за над напрежение и ако токът е твърде голям, за да се справи варисторът, предпазителят или прекъсвачът ще се справят и напълно ще отрежат захранването. Тази защита от двоен слой може да осигури допълнително ниво на сигурност за вашите вериги.

Струва си да се отбележи, че работата на варистор за променлив ток може да бъде повлияно от няколко фактора. Температурата е една от тях. Електрическите характеристики на варовор могат да се променят с температура. При високи температури напрежението на разрушаване може леко да намалее, което може да повлияе на способността му да защитава веригата. Така че, важно е да се вземе предвид диапазонът на работна температура при избора на променлив вариант.

Честотата е друг фактор. В променливотоковите вериги честотата на напрежението може да повлияе на производителността на вариора. Някои варистори са специално проектирани за използване в нискочестотни вериги, докато други са по -подходящи за приложения с висока честота.

Ако работите с постоянен ток и се нуждаете от защита от напрежение, има и MOV, предназначени за DC приложения. Можете да научите повече за тях вMOV DC. Въпреки това, принципът на експлоатация на варисторите на DC обикновено е подобен на този на варистите на променлив ток. Те също така променят своето съпротивление въз основа на напрежението в тях и отклоняват излишния ток по време на надпреварни събития.

И така, там го имате - подробен поглед върху това как променлив вариант предпазва веригите за захранване от над - напрежение. Ако сте на пазара на варистори на променлив ток или се нуждаете от съвет кои са най -подходящи за вашето конкретно приложение, не се колебайте да се свържете. Независимо дали работите по малък проект за електроника DIY или голяма индустриална инсталация, нашият екип от експерти може да ви помогне да намерите правилните варианти за вашите нужди и да гарантира, че вашите схеми са добре защитени.

ЛИТЕРАТУРА
JK Stevens, „Вастори: принципи, характеристики, приложения“, CRC Press, 1991.
G. Deboy et al., "Наръчникът на вариора", Siemens AG, 1999.
