Как AC SPD предпазва от пикове на напрежението в микро мрежа?

Като доставчик на устройства за защита от пренапрежение на променлив ток (SPD), бях свидетел от първа ръка на критичната роля, която играят тези устройства за защита на микромрежите от пикове на напрежението. В този блог ще разгледам механизмите, чрез които AC SPD предпазва от пикове на напрежението в микро мрежа, като изследвам техническите аспекти и последиците от реалния свят.

Разбиране на микрорешетките и пиковете на напрежението

Микро-мрежите са малки енергийни системи, които могат да работят независимо или във връзка с главната електропреносна мрежа. Те често включват различни разпределени енергийни ресурси като слънчеви панели, вятърни турбини и системи за съхранение на енергия. Въпреки че тези системи предлагат многобройни предимства, те също са уязвими на пикове на напрежението.

Пиковете на напрежението, известни също като преходни пренапрежения, са краткотрайни пикове на електрическото напрежение. Те могат да бъдат причинени от различни фактори, включително удари от мълнии, превключващи операции в електроенергийната система и внезапно изключване на големи товари. Тези пикове могат да варират от няколкостотин волта до няколко хиляди волта и могат да причинят значителни щети на електрическото оборудване в рамките на микромрежата.

Как работят AC SPD

AC SPD е проектиран да отклонява прекомерното напрежение към земята, предпазвайки свързаното електрическо оборудване от повреда. Основният принцип на работа на AC SPD включва три основни компонента: чувствителен елемент за напрежение, превключващ елемент и заземяваща връзка.

Напрежение - чувствителен елемент

Сензорният елемент за напрежение в AC SPD непрекъснато следи нивото на напрежение в електрическата верига. Когато напрежението превиши предварително зададен праг, който обикновено е малко по-висок от нормалното работно напрежение на микромрежата, чувствителният елемент открива състоянието на пренапрежение.

Превключващ елемент

След като пренапрежението бъде открито, превключващият елемент в SPD се активира. Има няколко вида превключващи елементи, използвани в AC SPD, включително металооксидни варистори (MOV), газоразрядни тръби (GDT) и силициево управлявани токоизправители (SCR).

• Металооксидни варистори (MOV): MOV са най-често използваните превключващи елементи в AC SPD. Изработени са от керамичен материал, съставен от зърна от цинков оксид. При нормални условия на работа MOVs имат високо съпротивление, което позволява нормално протичане на ток през веригата. Въпреки това, когато напрежението надвиши прага, съпротивлението на MOV намалява бързо, отклонявайки прекомерния ток към земята.
• Газоразрядни тръби (GDT): GDT се състоят от запечатана тръба, пълна с инертен газ. Когато възникне пренапрежение, газът вътре в тръбата се йонизира, създавайки проводим път за прекомерния ток. GDT имат висок капацитет за обработка на ударен ток и често се използват в първия етап на защита в AC SPD.
• Силициеви - контролирани токоизправители (SCR): SCR са полупроводникови устройства, които могат да бъдат задействани да провеждат ток, когато се приложи определено напрежение. Те действат бързо и могат да се справят с големи токови удари. SCR често се използват в комбинация с други превключващи елементи за осигуряване на многостепенна защита.

Заземителна връзка

Заземителната връзка в AC SPD е от решаващо значение за безопасното отклоняване на прекомерния ток към земята. Правилната система за заземяване гарантира, че SPD може ефективно да разсейва енергията от пика на напрежението, без да причинява повреда на свързаното оборудване. Заземителният проводник трябва да има ниско съпротивление и да бъде свързан към надежден заземяващ електрод.

Етапи на защита в AC SPD

AC SPD често използват подход за многоетапна защита, за да осигурят цялостна защита срещу пикове на напрежението. Различните степени на защита са проектирани да се справят с различни нива на пренапрежение и ток.

Първи - Етап на защита

Първият етап на защита в AC SPD обикновено е проектиран да се справя с високи енергийни удари, като тези, причинени от удари на мълния. Газоразрядните тръби (GDT) обикновено се използват на този етап поради техния висок капацитет за обработка на ударен ток. Защитата на първия етап отклонява голяма част от прекомерния ток към земята, намалявайки енергията на пренапрежението, преди да достигне следващите етапи.

Второ - Защита на етапа

Втората степен на защита обикновено се осигурява от металооксидни варистори (MOV). MOV са по-чувствителни към пренапрежения от по-ниско ниво и могат бързо да реагират на пикове на напрежението, които преминават през първия етап. Те допълнително ограничават напрежението до безопасно ниво за свързаното електрическо оборудване.

Трето – Етапна защита

В някои случаи може да се добави трета степен на защита за по-чувствително оборудване. Този етап може да използва допълнителни MOV или други видове превключващи елементи за осигуряване на фина настройка на напрежението и защита срещу много малки пикове на напрежението.

Предимства от използването на AC SPD в микро мрежи

Използването на AC SPD в микро мрежи предлага няколко предимства:

• Защита на оборудването: AC SPD защитават електрическо оборудване като инвертори, контролери и сензори от повреда, причинена от пикове на напрежението. Това намалява риска от повреда на оборудването и прекъсване, спестявайки разходи за ремонт и подмяна.
• Надеждност на системата: Чрез предотвратяване на повреди, свързани с напрежението, AC SPD подобряват цялостната надеждност на микромрежата. Това е особено важно за приложения, където непрекъснатото захранване е критично, като например в болници, центрове за данни и промишлени съоръжения.
• Безопасност: AC SPD помагат да се гарантира безопасността на персонала, работещ с или близо до микромрежата. Като отклоняват прекомерното напрежение към земята, те намаляват риска от токов удар и опасност от пожар.

Приложения в реалния свят и казуси

В приложения в реалния свят AC SPD са доказали своята ефективност при защитата на микромрежите. Например, в слънчева микропреносна мрежа, инсталирана в селски район, ударите на мълнии са честа причина за повреда на оборудването. След инсталирането на AC SPD на главния електрически панел и на входа на всеки инвертор, честотата на отказите на оборудването поради пикове на напрежението значително намаля.

Друг казус включва микромрежа за вятърна енергия. Операциите по превключване на вятърните турбини често причиняват пикове на напрежението, които оказват влияние върху работата на свързаното електрическо оборудване. Чрез инсталирането на AC SPD, операторът на микромрежата успя да стабилизира напрежението и да подобри ефективността на системата.

Избор на правилния AC SPD за вашата микро мрежа

Когато избирате AC SPD за микро мрежа, трябва да се вземат предвид няколко фактора:

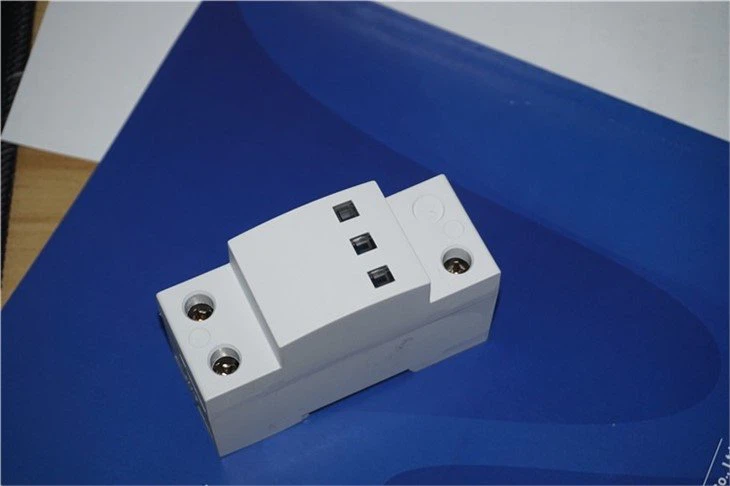

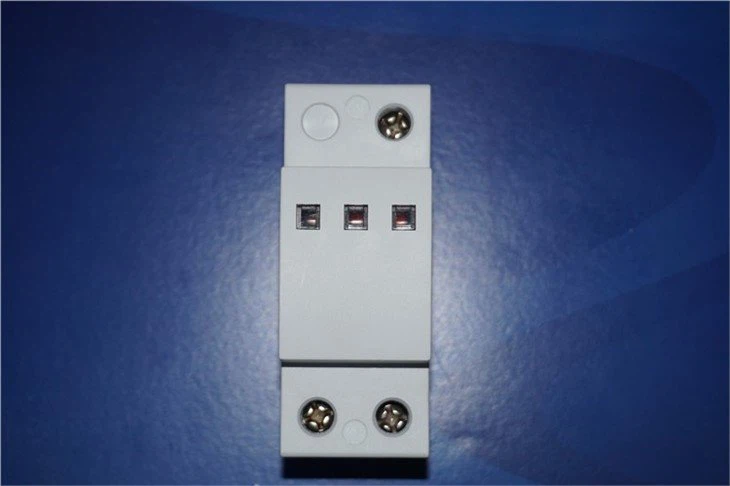

• Номинално напрежение: Номиналното напрежение на SPD трябва да съответства на работното напрежение на микро мрежата. Например, за 220V микро - мрежа, можете да разгледате220v Мълниезащита ТрифазнаSPD.
• Пренапрежение - Рейтинг на тока: Номиналният ударен ток показва максималното количество ток, което SPD може да издържи по време на пик на напрежението. За микро-мрежи, разположени в зони с висок риск от удари на мълния или други източници на високоенергийни удари, се изисква по-висок номинален ток на удар.
• Стандарти и сертификати: Потърсете SPD, които отговарят на съответните международни стандарти като UL и CE. TheUL CE SPDотговаря на тези изисквания, като гарантира качеството и безопасността на продукта.

Заключение

В заключение, AC SPD играят жизненоважна роля в защитата на микромрежите от пикове на напрежението. Като отклоняват прекомерното напрежение към земята, те предпазват електрическото оборудване, повишават надеждността на системата и гарантират безопасността на персонала. Като доставчик наAC устройство за защита от пренапрежение SPD, разбирам значението на предоставянето на висококачествени SPD, които отговарят на специфичните нужди на микро-мрежовите приложения.

Ако се интересувате да научите повече за нашите AC SPD продукти или имате някакви въпроси относно защитата от пренапрежение за вашата микро мрежа, не се колебайте да се свържете с нас за доставка и допълнителни дискусии. Ние се ангажираме да ви предоставим най-добрите решения за вашите нужди за защита на захранването.

Референции

• Браун, RE (2002). Надеждност на електроразпределението. CRC Press.
• Goel, L., & Srivastava, KD (2011). Защита на електроенергийната система и разпределителна апаратура. Pearson Education India.
• Стандарт IEEE за устройства за защита от пренапрежение (2014). IEEE Std C62.41.2 - 2014 г.
